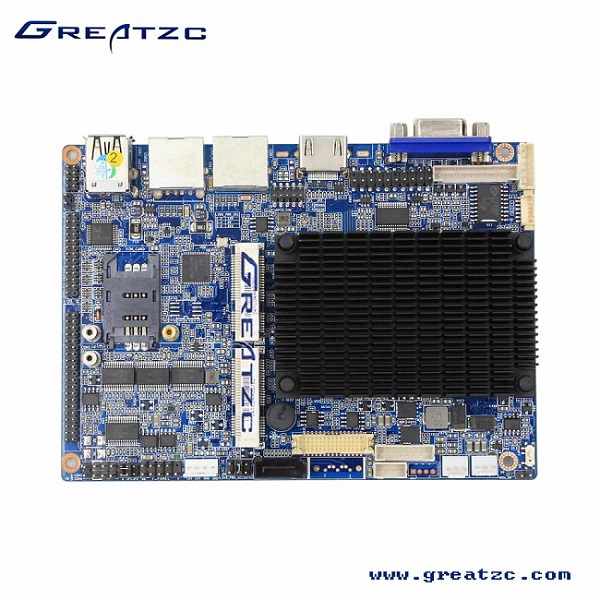

嵌入式工控機主板出現的故障該如何檢修呢？
作者： 深圳市澤創偉業科技有限公司 發表時間：2021-07-29 16:57:36瀏覽量：4036【小中大】
當嵌入式工控機主板出現常見故障時，一般是通過查板、排錯、拆裝來檢修，那么我們應該如何正確地使用這種方法來處理嵌入式主板的常見故障呢？
一、查板
1.觀察:是否有燃燒、燃燒、冒泡、表面脫落和千斤頂生銹。
2...
文本標簽：
當嵌入式工控機主板出現常見故障時，一般是通過查板、排錯、拆裝來檢修，那么我們應該如何正確地使用這種方法來處理嵌入式主板的常見故障呢？
一、查板
1.觀察:是否有燃燒、燃燒、冒泡、表面脫落和千斤頂生銹。
2.電表測試方法:+9V，GND電阻非常小(低于50歐姆)。
3.檢查電源:對于破損的工業自動化主板，電壓可以稍微提高0.5-1V，開機后衣服板上的集成電路會被用力摩擦，使不良的集成電路發熱而被識別。
4.邏輯筆檢查:檢查關鍵可疑集成電路的輸入、輸出和控制極上的數據信號是否可用以及是高還是低。
5.識別各個工作區域:嵌入式工控機主板一般在該區域有明確的職責，如:保護區、數字鐘區、態勢接口區、姿態區、噪聲產生區等。
二、排錯
1.根據指南的指示，可疑集成電路將首先檢查輸入和輸出端是否有數據信號，如果輸入和輸出端沒有數據信號，則檢查集成電路是否有任何控制數據信號。如果有的話，集成電路壞的可能性很大，并且沒有控制數據信號，所以可以驗證前一個極點，直到發現損壞的集成電路。
2.無需從電桿上取出相同型號、規格或程序流程內容的集成電路，開機后觀察嵌入式嵌入式工控機是否轉好，以確定集成電路是否損壞。
3.用斷線和漏線的方法找到一條短路線:如果你發現一些通信線路和接地線、+9V或其他幾個不能連接的集成電路之間有短路故障，你可以斷開線路并精確測量，以區分是集成電路問題還是表面布線問題，或者看看狀態接口是否比其他用數據信號焊接到波形錯誤的集成電路上的集成電路好，并區分集成電路的優缺點。
4.比較方法:找到一個內容相同的主板，比較并準確測量相關集成電路的管腳波形及其數量，以確定集成電路是否損壞。
5.在微機通用開發板中用ICTEST自動測試集成電路。
三、拆裝
1.切踢法:不傷主板，不能重復使用。
2.拖錫方法:將集成電路引腳兩側的錫全部焊接，用高溫烙鐵來回拖動，拉出集成電路(電路板容易損壞，但檢測集成電路可以保留)。
3.烤串:將烤串放在酒精噴燈、煤氣爐和加熱爐上烘烤，主板上的錫熔化后集成電路就會出來(不易掌握)。
4.錫罐法:在加熱爐中制作一個特殊的錫罐。錫熔化后，待卸在主板上的集成電路可以滲入錫罐中，在不損壞主板的情況下可以將集成電路提出來，但機械設備不容易制造。
5.電熱氣焊槍:用專用的電熱氣焊槍將芯片卸下，吹掉一部分要卸下的集成電路引腳，使熔錫后的集成電路可以取出。
另外，嵌入式工控機的一個常見問題是開機后必須按F1鍵。這個問題的原因是互補金屬氧化物半導體設置是錯誤的。當嵌入式工控機開始自檢時，會發現有些機器設備沒有安裝，所以會提醒您再次按F1。但是，如果在互補金屬氧化物半導體中打開該機器和設備，將會出現上述問題。引導后，從工業控制計算機的基本輸入輸出系統設置中選擇高級設置選項，在萊單中尋找floopyseek，把它設定為disable就可以。
